Für einen Lebensmittelbetrieb haben wir sechs Gestelle für Reinigungsmittelbehälter der Hochdruckreiniger gefertigt. Jedes Gestell aus Edelstahl 304 hat einen stabilen Unterbau, einen offenen Korb für den Behälter und eine Auffangschale für die Dosierdüse.
Aufgabe
Der Kunde hat die Schläuche zur Hallenreinigung von der Wand an Stützen im hinteren Hallenbereich verlegt. Die Chemikalienbehälter brauchten daher einen neuen Platz. Gefordert waren Gestelle, die Wasser und Reinigungsmitteln standhalten. Deshalb haben wir Edelstahl 304 gewählt, der unter solchen Einsatzbedingungen gut beständig ist. Er gehört zu den am häufigsten eingesetzten Edelstahlsorten in der Lebensmittelindustrie.
Konstruktion und Fertigung

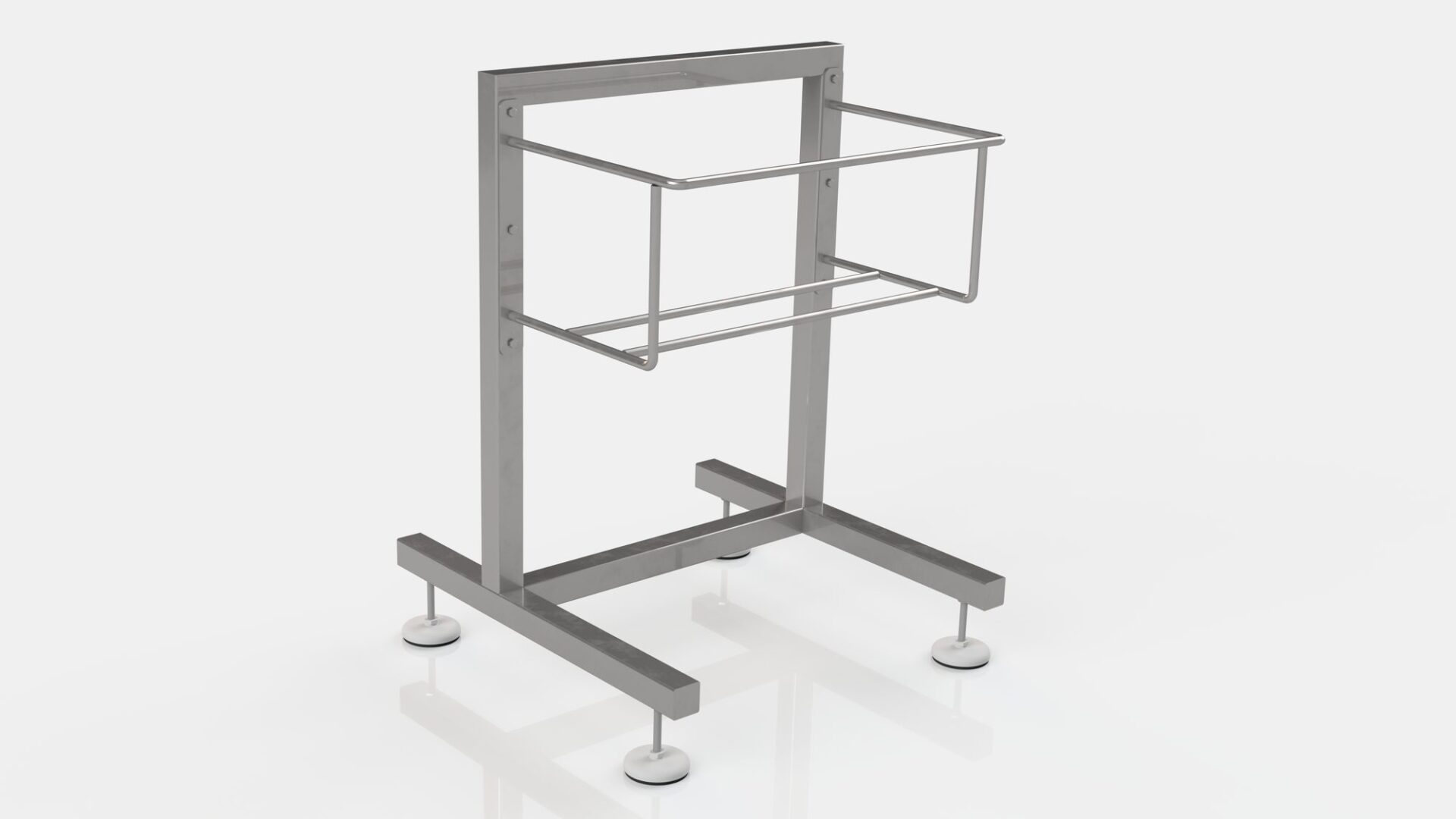

Zuerst haben wir die Konstruktion und ein Rendering erstellt. Das Rendering zeigte dem Kunden das Gestell vor Beginn der Fertigung. Vorgesehen waren ein stabiler Unterbau mit verstellbaren Füßen und ein offener Korb aus Rundstahl. Der offene Korb hat keine geschlossenen Hohlräume, in denen sich Wasser und Flüssigkeit sammeln könnten. Dadurch wird die Korrosionsgefahr verringert. Entsprechend der bisherigen Arbeitsweise haben wir am Korb außerdem eine Auffangschale für die Dosierdüse vorgesehen.
So entstand das Edelstahlgestell
Auf Grundlage der Konstruktion haben wir Material und Bauteile vorbereitet und anschließend im WIG-Verfahren unter Argon verschweißt. Dieses Verfahren ergibt saubere, reproduzierbare Schweißnähte an Edelstahlprofilen. Zum Schluss haben wir das Zubehör montiert, also Korb und Auffangschale.
Korb und Auffangschale sind lösbar befestigt. So lässt sich das Gestell an einen anderen Behälter anpassen, wenn sich dessen Maße ändern. Auch bei einer Änderung des Reinigungsprozesses kann die Konstruktion weiter genutzt werden. Alle sechs Gestelle sind baugleich, weitere Stücke fertigen wir nach derselben Dokumentation.
Leistungsumfang
- Konstruktion und Rendering des Gestells,
- Fertigung von sechs Gestellen aus Edelstahl 304,
- WIG-Schweißen unter Argon,
- Schleifen und Oberflächenbearbeitung,
- Montage des Korbs aus Rundstahl und der Auffangschale für die Dosierdüse.
Ähnliche Edelstahlgestelle und andere Konstruktionen für Produktionsbetriebe fertigen wir auf Bestellung, als Einzelstück oder in Serie. Verwendungszweck, Maße und Stückzahl können über das Anfrageformular übermittelt werden. Mehr über unser Angebot im Leistungsumfang.
